Kafa Robotik Kol + WaterJet Çözümü, Şangay Pelz Basınçlı Gemiler için Açılı Nozulların Verimli Soğuk Kesimini Güçlendirir

Soyut:

Profesyonel basınçlı bir gemi üreticisi olan Shanghai Pelz Mechanical Equipment Co., Ltd., termal deformasyon, boyutsal yanlışlıklar ve zayıf kaynak uyumu da dahil olmak üzere boru kesme ve flanş prefabrikasyonunda zorluklarla karşılaştı. Kafa, robotik bir kol, su jeti kesme sistemi, yüksek basınçlı pompa, aşındırıcı dağıtım ünitesi ve dolaşımdaki bir su filtrasyon tankından oluşan tam entegre bir çözüm sağladı.

Soğuk durumlu su jeti kesimini çok eksenli robotik kol yolu programlama ile birleştirerek, sistem mükemmel kenar kalitesine sahip hassas açılı kesimler sağlar. 43 kW civarında toplam gücü olan AC 380 V / 50 Hz ile güçlendirilen sistem, 380 MPa'ya kadar kesme basınçları sunar. Pnömatik ve su girişine katı standartlar uygulanır. Kesme çalışma alanı 2.5m × 2.7m × 2.5m ölçer.

Proje inisiyasyondan teslimata kadar yaklaşık altı ay sürdü. Uygulamadan sonra, kesme ve taşlama verimliliği 2-3 kez iyileşti, kaynak ortak kalitesi önemli ölçüde iyileşti ve hem işgücü maliyetleri hem de işleme sonrası süresi büyük ölçüde azaldı. Müşteri, sistemin kullanım kolaylığını ve tutarlılığını kesti. Çözüm doğrudan üç temel ağrı noktasını ele aldı: verimlilik, hassasiyet ve çevre güvenliği.

1. Müşteriye Genel Bakış

Şirket Adı: Shanghai Pelz Mechanical Equipment Co., Ltd.
Endüstri ve Pozisyon: Kaynak hassasiyeti ve yapısal bütünlük için katı gereksinimlerle, kimyasal, petrokimyasal ve güç endüstrilerine yaygın olarak hizmet veren basınç kapları ve üst düzey karıştırma ekipmanı üreticisi.

2. Müşteri İhtiyaçları ve Zorlukları

Neden WaterJet + Robotik Kol?

• Soğuk kesme, sıfır ısıldan etkilenen bölge: Termal hasarı ve artık stresi önler, flanş eklemlerinde kaynak güvenilirliğini artırır.

• Açılı kesme kapasitesi: Daha iyi kaynak uyumuna sahip karmaşık nozul geometrilerini mümkün kılar.

Müşteri Performans Gereksinimleri:

• ± 0.1 mm içinde kesme doğruluğu

• Gelişmiş verimlilik ve değişen boru çaplarına hızlı uyum sağlığı

• Çevre Dostu ve Güvenli: Alev Yok, Duman Yok, Kapalı Döngü Su Jeti Operasyonu, Modern Atölye Standartlarına Uygun

3. Head'in entegre çözümü

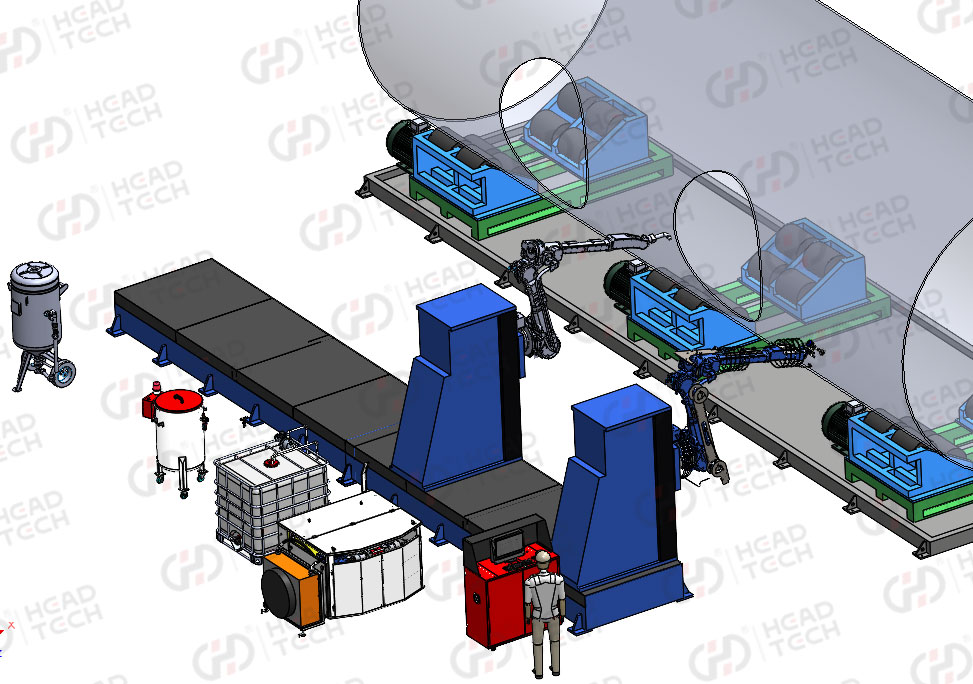

Sistem bileşenleri

• Robotik Kol ve Kontrol Dolabı: Kesme ve öğütme görevlerinin yol programlaması ve kesin olarak yürütülmesi için

• Yüksek basınçlı pompa sistemi: Çeşitli basınçlı kap malzemelerini işlemek için 380 MPa UHP su jet gücü sağlar

• Aşındırıcı Teslimat Birimi: Kesme kalitesini korumak için talep üzerine garnet sağlar

• Su filtreleme tankı: Yumuşatılmış su ve su tüketimini azaltmak için geri dönüşümü destekler

Teknik Özellikler

Tasarım Önemli Noktaları

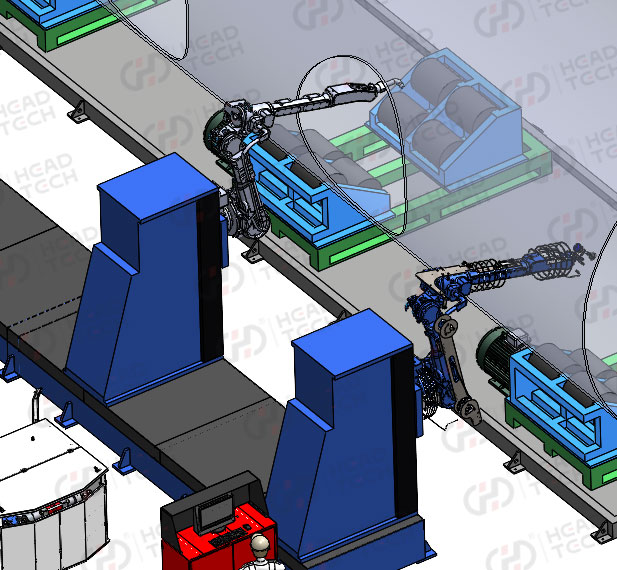

• Ayarlanabilir Silindir Destekler ve Track Aralık: Çeşitli boru çapları için hızlı manuel kuruluma izin verir

• Çok İstasyon Koordinasyonu: Entegre robotik kollarla eşzamanlı su jetini kesme, harici öğütme ve dahili taşlamayı destekler

• Öğretin + Yol Programlama: Önce manuel işaretleme, ardından yüksek doğruluk ve çarpışmadan kaçınma sağlamak için robotik öğretim ve programlama izleme

Kafa su jet sistemleri soğuk kesme, yüksek verimlilik ve karmaşık yörünge kontrolünde önemli avantajlar sunar. 1-200 mm kalınlığında malzemeleri ve herhangi bir özel şekli destekler.

4. Proje Teslimat ve Yerinde Operasyon

Proje Zaman Çizelgesi:
Gereksinimler analizinden nihai devreye alınmaya kadar: Yaklaşık. 6 ay

Anahtar teknik kilometre taşları:

• Robotik Yol Planlaması ve Çarpışma Karşıtı Doğrulama

• Çok çaplı uyumluluk için silindir standı ayarı

• Tam sistem senkronizasyonu ve denge ayarlaması

Yerinde iş akışı:

1. Roller desteğinin ve parça aralığının manuel olarak ayarlanması

2. Şablonlar ve kılavuzlar kullanarak kesme yollarının işaretlenmesi

3. Robotik öğretim ve programlama

4. Çarpışma kontrolü için deneme çalışması, ardından resmi üretim: WaterJet Kesme → Dış Taşlama → İç Taşlama

5. Müşteri Sonuçları

Verimlilik ve Kalite

• Geleneksel gaz kesimi ve manuel öğütme ile karşılaştırıldığında 2-3x daha yüksek verimlilik

• Pürüzsüz, doğru kesilmiş yüzeyler, minimum yeniden çalışma ihtiyacı

Maliyet ve iş değeri

• Yüksek otomasyon seviyesi işgücü güvenini ve işçilik maliyetini azaltır

• İş fırsatlarını genişletmek için çok özellikli üretimi destekler

Müşteri Geri Bildirimi

'Sistemin kullanımı kolay, güvenli ve çevre dostu. Kesme doğruluğu mükemmel ve kaynak yapıları daha güvenilir. '

Müşteri, sistemin istikrarını ve çevre dostu performansı büyük övgüde bulundu.

6. Sonuç

Head'in entegre robotik kolu + WaterJet + Aşındırıcı + Su Geri Dönüşüm Sistemi'ni benimseyerek, Şangay Pelz, ısıya bağlı bozulma, düşük doğruluk ve yüksek çevresel talepler gibi basınç kap üretiminde uzun süredir devam eden sorunları başarıyla ele aldı.

Proje altı ay içinde tamamlandı ve canlandığından beri sistem sorunsuz bir şekilde çalıştı, üretkenliği ve montaj kalitesini büyük ölçüde artırdı - müşterinin yeni işleri ölçeklendirme ve güvence altına alma yeteneğini artırdı.
