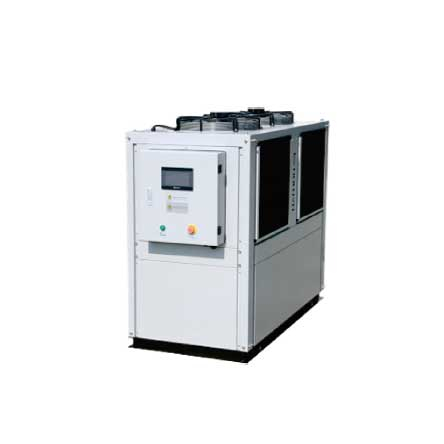

HACW150PAT
Kullanılabilirlik Durumu: | |
---|---|
Ürün Açıklaması
yüksek ortam sıcaklığı için önerilir
Çalışma prensibi: Basınçlı yüksek basınç pompasının çalışma ortamı hidrolik yağıdır, basınçlandırma işleminde hidrolik yağı yavaş yavaş ısınır, sıcaklık çok yüksekse contaların ömrü büyük ölçüde azalır.Yani belirli bir soğutma yöntemiyle hidrolik yağın sıcaklığı düşürülür.Plakalı eşanjörün içine yüksek basınçlı pompalar monte edilmiştir.Yüksek sıcaklıktaki hidrolik yağ, plakalı eşanjöre akar, plakalı eşanjör üzerinden su devresi vasıtasıyla hidrolik yağı soğutur ve daha sonra soğutur, plakalı eşanjör içerisindeki su devresi içerisinden harici su soğutucusu vasıtasıyla su soğutucusu sağlar. düşük sıcaklıktaki su plakalı ısı eşanjörüne pompalanır, plakalı ısı eşanjörü soğutulur ve ardından yüksek sıcaklıktaki suyun ısı değişimi, su soğutucusu içindeki kompresör aracılığıyla su soğutucuya geri pompalanır ve soğutucu akışkan yüksek sıcaklıktaki dönüş suyunu soğutur ve böylece Açık!
Modeli | HACW150PAT | |
Şebeke gücü (V) | 3PH/AC380±10%/50Hz | |
Koşulları Kullanma | Çevresel Gereklilikler | 5~55°C'nin altında, İyi havalandırılmış, aşındırıcı aerosoller yok, güçlü titreşim kaynakları yok |
Su sıcaklığı (°C) | 5~40 | |
Çözüm türü | saf su | |
Soğutma kapasitesi | Kcal/saat | 15000 |
KW | 17.5 | |
Kompaktörler | Sürüm | Tamamen Hermetik Scroll Kompresörler |
Yapılandırılmış güç | 6.5 | |
Kompresör sayısı | 1 | |
Soğutucu fan | Sürüm | Dış rotor eksenel fanları |
Fan gücü | 0.85 | |
Sayı (adet) | 1 | |
Evaporatör | Arayüz Boyutu | DN25×2 |
Sürüm | Yüksek verimli lehimli paslanmaz çelik plakalı ısı eşanjörü | |
Akı (L/Min) | 100 | |
basınç (kgf/cm²) | 2~10 | |
Sıcaklık kontrol aralığı (°C) | 5~25°C Adjustable | |
Kontrol hassasiyeti | ±1°C | |
Görünüm boyutları
| Genişlik (mm) | 800 |
Kalınlık (mm) | 1000 | |
Yüksek (mm) | 1650 | |
Su pompası motor gücü (KW) | 0.75 | |
Su pompası kaldırması (m) | 25 | |
Akış (m³/saat) | 4 | |
Su deposu kapasitesi (Sol) | 140 | |
Boru boyutu (iç boru dişi arayüzü) | G1″×G1″(çap 25) | |
Soğutucu | R134a | |
Nominal toplam güç (KW) | 7.8 | |
Koruyucu cihaz | Soğutucu akışkan yüksek ve alçak gerilim koruması, aşırı yük/kısa devre/gecikme koruması, güç kaynağı faz kaybı/aşırı gerilim/düşük gerilim koruması |
