Karbon Fiber Kesimi için HEAD Su Jeti Otomasyon Çözümü

Müşteri Adı: Küresel Teknoloji Grubu

Su Jeti Modelleri: HEAD2515BA / HEAD42037Z, robotik kollarla entegre, delme mekanizmalarıyla donatılmış AB5 eksenli kesme kafalarına sahip

İstemci Arka Planı

Müşteri, 3C (bilgisayar, iletişim, tüketici elektroniği) işinde yapısal bileşenlerde karbon fiber kullanan, dünya çapında tanınan bir teknoloji grubudur. Artan sipariş hacimleri ve ürün karmaşıklığı nedeniyle maliyetleri azaltmak ve verimliliği artırmak için yeni bir işleme teknolojisi arayışına girdiler.

Müşteri Gereksinimleri

1. Şekilli Kesim: Karbon fiber levhaları çizimlere dayalı olarak karmaşık şekillerde kesebilen ve farklı ürün ihtiyaçlarını karşılayabilen ekipman.

2. Katmanlı Kesim: Verimliliği artırmak ve işlem süresini azaltmak için birden fazla karbon fiber tabaka katmanını aynı anda kesme yeteneği.

3. Otomatik Yükleme ve Boşaltma: Otomasyon için robotik kolların uygulanması, manuel müdahalenin en aza indirilmesi ve işçilik maliyetlerinin azaltılması.

Çözüm Tasarımı

HEAD Technology ekibi müşterinin gereksinimlerine göre aşağıdaki özel çözümü önerdi:

1. AB5 Eksenli Hassas Kesim

• Pürüzsüz, çapaksız kenarlar için eğim telafisi sağlayarak karmaşık tasarımlar için hassas şekilli kesim sağlar.

2. Katmanlı Kesim Teknolojisi

• Kapsamlı testler yoluyla, karbon fiber kesimi için en uygun maksimum katman sayısı belirlendi ve katmanlı kesimi desteklemek için özel donanımlar tasarlanarak verimlilik önemli ölçüde artırıldı.

3. Matkap Mekanizması Entegrasyonu

• Giriş deliklerini önceden delmek için kesme platformuna bir delme mekanizması eklendi, böylece su jeti ile kesme sırasında katmanlara ayrılma önlendi ve üstün kalite sağlandı.

4. Otomatik Yükleme ve Boşaltma

• Otomatik yükleme ve boşaltma için entegre robotik kollar, iş yükünü azaltır ve üretim verimliliğini artırır.

5. Özel Kesim Platformu

• Müşterinin malzeme spesifikasyonlarına uyacak şekilde 2,5 mx 1,5 m'lik bir kesme platformu tasarlandı ve optimum ekipman kullanımı sağlandı.

1. Kesilecek malzemenin boyutu 1000*1000mm suntalardır;

2. Malzemeleri alan ve sıkıştıran takım fikstürünün içine çok sayıda lif levha istiflenir

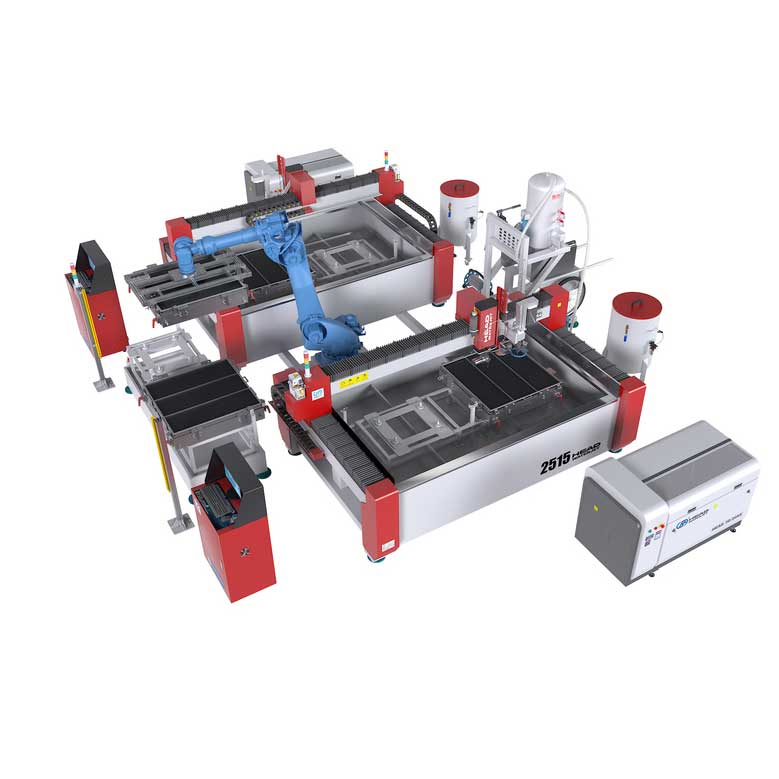

3. Kesme platformu AB 5 eksenli sistemi ve ucu benimseyen 2515 monobloktur

4. Her 2515 monoblok üzerinde iki adet sabit Kesme Çerçevesi vardır ve sabitleme malzemeleri için takım fikstürü ilgili çerçevelere yerleştirilmiştir.

5. İki adet 2515 kesme makinesi arka arkaya yerleştirilir ve bir tarafa yükleme ve boşaltma için iki çalışma istasyonlu bir Yerleştirme Çerçevesi yerleştirilir.

6. İki kesme makinesinin arasına, iki kesme makinesi için takım fikstürünün hareket ettirilmesinden, yüklenmesinden ve boşaltılmasından sorumlu olan bir GP180 robotik kol yerleştirilir.

7. Robotik kol hareket edip takım fikstürünü Kesme Çerçevesine yerleştirdikten sonra kesme makinesi malzemeyi işlemeye başlar. İşleme tamamlandıktan sonra robotik kol, malzemelerle birlikte işleme fikstürünü bütünleşik olarak Yerleştirme Çerçevesine taşır ve malzemeyi çıkardıktan sonra yukarıdaki adımları tekrarlar.

Ekipman Avantajları

• Verimli Katmanlı Kesim
  Birden fazla katmanın eş zamanlı kesilmesine olanak tanıyarak üretim verimliliğini büyük ölçüde artırır ve işlem süresini azaltır.

• Hassas Kesim ve Katman Bütünlüğü
  AB5 eksenli konfigürasyon, katmanlara ayrılma veya kenar kalkması olmadan hassas kesim sağlar.

• Otomasyon
  Yükleme ve boşaltmaya yönelik robotik kollar, işçilik maliyetlerini azaltır ve otomasyon seviyelerini artırır.

GP180-120, uzun kollu bir versiyonudur.  GP180,  providing  Yüksek yük taşıma uygulamalarında üretkenliği artırmak için hızlı ve doğru performans. Geniş bir çalışma alanına sahip olan bu robot, dar alanlardaki parçalara kolay erişim için aerodinamik bir üst kol kullanır. Geniş bilek hareket aralığı armatürlerle etkileşimi azaltırken, azaltılmış girişim tasarımı robotların yakın mesafeye yerleştirilmesine olanak tanır. Artık ağır bir mekanik dengeleyiciye ihtiyaç duyulmuyor ve en yeni yüksek performanslı Sigma7 servo sürücü teknolojisi, yüksek eksen hızlarına ve güçlü hızlanmaya yol açıyor. Bir bilek  yüksek moment ve atalet değerleri  GP180-120 robotunun üstün performans için daha büyük ve daha ağır yükleri verimli bir şekilde işlemesini sağlar.  Bir robot yolu ile birlikte bu robot, büyük panelleri farklı makineler veya çalışma hücreleri arasında beslemek için mükemmel bir çözümdür.

Su Jeti Karbon Fiber Kesim Makinası
