Waterjet vs lazer ve CNC Frezeleme: Otomotiv iç kesim için en iyisi hangisi?

1. Teknik Açıklama (uzmanlık)

Su jeti kesimi (aşındırıcı + saf)

• Soğuk kesme, ısıldan etkilenen bölge yok : PVC, PU ve kompozitler gibi ısıya duyarlı malzemeler için ideal olan aşındırıcı (örneğin, garnet) kesimlerle karıştırılmış ultra yüksek basınçlı su.

• Çok yönlü : Plastikler, metaller, cam, seramik ve lifler için uygun.

• Hassasiyet : 0.001 ″ 'a tekrarlanabilirlik ile ± 0.1 mm doğruluk elde eder; ikincil bitirmeyi genellikle ortadan kaldıran pürüzsüz kenarlar üretir

Lazer kesimi

• Yüksek hassasiyetli termal yöntem : İnce malzemeler için ideal olan ± 0.05 mm doğruluk ve dar kerf genişliği sağlar. Bununla birlikte, ısı hasarı-yanık izler, erime, renk değişikliği-yumuşak, ısıya duyarlı yüzeylerde yaygındır.

CNC Frezeleme (Mekanik Kesim)

• Fiziksel bit kesimi : 3D konturlar ve karmaşık şekiller için uygun ancak mekanik ve termal stres üretir, genellikle çapaklara yol açar ve işlem sonrası gerektirir.

• Çok eksenli esneklik : Sondaj, eğimler ve karmaşık bileşenler için harika-takım aşınması ve genişletilmiş döngü süreleri dezavantajlardır.







2. Karşılaştırmalı değerlendirme (Yetkili)

3. Head Waterjet vaka çalışması (güvenilirlik)

Otomotiv uygulamaları ve ekipman vurguları

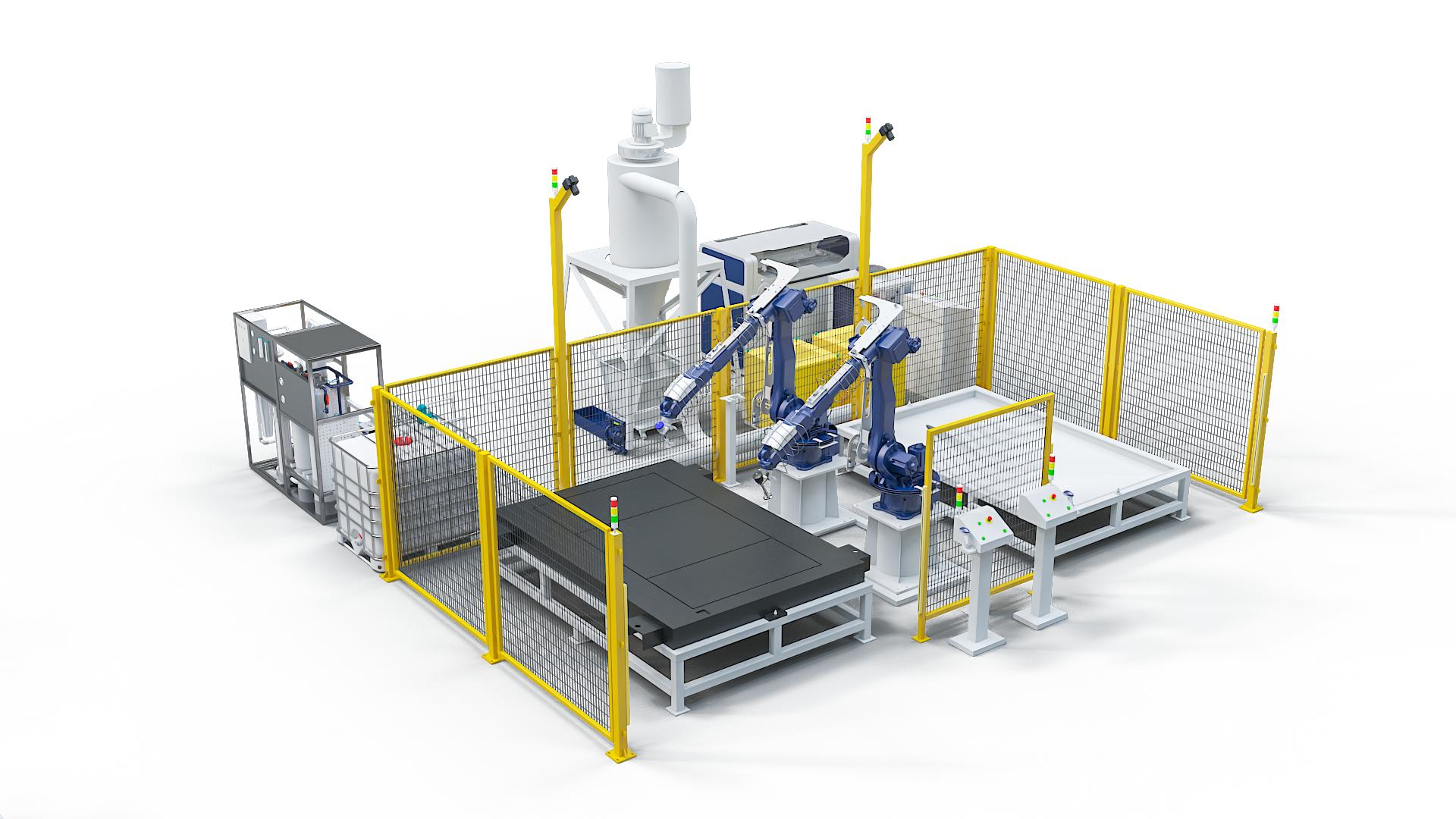

• Head'in robotik kolu su jet sistemi, otomotiv iç kesim için yaygın olarak kullanılır-başlıklar, halılar, çatı astarları, trimler ve daha fazlası-3D CNC hassasiyeti için tasarlanmıştır.

• Temel özellikler şunları içerir:

• Hassas kontur kırma için su jet kafalı 6 eksenli robotik kol

• Esnek, yüksek hacimli üretim ve hızlı model değişimleri için çift mekanik kol, çift istasyon düzeni .

• Su ve aşındırıcı geri dönüşüm kapalı muhafazalarla , tam otomasyon ve hassasiyet için Siemens/Fanuc CNC entegrasyonu , temiz çalışma

• Gelişmiş 5 eksenli kesim (± 45 ° açılara kadar) manuel kaplama olmadan pürüzsüz trim kenarları sağlar

✅ Kanıtlanmış endüstri örneği

Güney Çin'deki büyük bir otomotiv parçaları tedarikçisi, çift katmanlı TPU iç trimlerin (~ 3 mm kalınlık, tolerans ± 0.2 mm) yüksek hassasiyetli kesilmesini gerektiriyordu. Lazer kesimi kenar kavurmasına ve gerekli manuel temizliğe neden oldu. Head'in çift kollu su jet hücresini uyguladıktan sonra:

• Kavurucu , pürüzsüz kenarlar yok

• Üretim hızı +% 27

• Verim % 91.5'ten% 98.9'a yükseldi

• Vardiya başına iki operatör kaydedildi

• Bildirilen sonuçlar : Düşük hurda, daha tutarlı teslim süreleri

4. Uygulama Yönergeleri (Deneyim ve Değer)

1. Malzeme tipine ve kalınlığına göre seçin:

• Isıya Duyarlı veya Kalın Trims → WaterJet

• İnce, duyarlı olmayan trimler → lazer

• Karmaşık 3D şekiller veya delinmiş özellikler → CNC frezeleme

2. Hassasiyet ve yüzey standartlarını tanımlayın :

• ± 0.1 mm doğruluk, su jeti yetenekleri içindedir; Kritik parçalar için ± 0.05 mm mümkün.

3. Denge Verimi, Maliyet ve İşçi :

• Waterjet daha yavaş verime sahiptir, ancak karşılığında emeği ve bitirme süresini azaltabilir.

4. Pilot Kesim Koşu :

• Kesme kalitesini, toleransları, döngü süresini ve sarf malzemelerini değerlendirmek için trimleri test edin.

5. Hibrit kurulumları düşünün :

• İnce döşeme için lazer, kalın/ısıya duyarlı bileşenler için su jet ve 3D kaplama için CNC kullanın.

✅ Nihai öneri

• WaterJet , soğuk, doğru ve kenar pürüzsüz kesimleri sağlayan kalın, ısıya duyarlı veya kompozit iç kaplamalar için en uygun çözümdür.

• Lazer , yüksek verimle ince, yüksek hassasiyetli kaplamalar için mükemmeldir, ancak risk termal etkisidir.

• CNC frezeleme en iyisi 3D kaplı veya delinmiş iç kısımlar içindir.

• Head'in çift kollu su jet sistemi gerçek dünyadaki faydalar gösterir: gelişmiş verim, düşük işçilik, yüksek arayüz kalitesi ve güvenilir, tekrarlanabilir üretim sonuçları.
